保护模式笔记二 段寄存器

前言

所有保护模式索引链接：保护模式笔记一 保护模式介绍

先前提到了保护模式下的两大特点：段的机制和页的机制

先从段的机制开始学习，而要学习段的机制，首先要了解的便是段寄存器

---

段寄存器

什么是段寄存器

在先前的逆向基础笔记五 标志寄存器中，有提到过段寄存器的概念

当使用汇编来操作一个内存地址时，就会涉及到段寄存器，只不过先前并没有太过在意

如：

 复制代码 隐藏代码
mov dword ptr ds:[0x123456],eax

注意汇编语句中的 ds，它就是一个段寄存器

实际上真正读取的内存地址为：ds.base+0x123456

---

段寄存器有哪些

段寄存器共8个： CS DS ES SS  FS GS LDTR TR

CS

代码段寄存器，用于存放代码段的段基址

DS

数据段寄存器，用于存放数据段的段基址

ES

附加段寄存器，用于存放附加段的段基址

SS

堆栈段寄存器，用于存放堆栈段的段基址，指示堆栈段区域的位置

FS

附加段寄存器，F为上一个附加段寄存器字母E后的字母，没有对应的名称

指向一种被称为线程信息块（TIB）的结构，这种结构是由内核在创建线程时创建的，用于支持操作系统相关功能、服务和API

GS

附加段寄存器，G为上一个附加段寄存器字母F后的字母，没有对应的名称

在32位Windows上GS保留供将来使用

在x64模式下，FS和GS段寄存器已交换

Win64使用GS的原因是该FS寄存器用于32位兼容性层（称为Wow64）

32位应用程序永远不会导致GS更改，而64位应用程序永远不会导致FS更改

注意，在Win64和Wow64中GS是非零的，这可以用来检测一个32位应用程序是否在64位Windows中运行，在一个“真正“的32位Windows中GS总是零

IDTR

中断描述符表寄存器，用于存放中断描述符表IDT的32位线性基地址和16位表长度值

TR

任务寄存器，用于存放当前任务TSS段的16位段选择符、32位基地址、16位段长度和描述符属性值

---

段寄存器的结构

组成	Base	Limit	Attribute	Selector
数据宽度	32位	32位	16位	16位
是否可见	不可见	不可见	不可见	可见
描述	基地址（当前段的起始地址）	大小限制（当前段的整个长度）	属性（当前段是否可读可写可执行）	段选择子

---

 复制代码 隐藏代码
struct Segment{
    WORD Selector;
    WORD Attribute;
    DWORD Base;
    DWORD Limit;
}

---

段寄存器的属性

拿OD随便载入一个程序，观察寄存器窗口：

得到了当前的计算机的段寄存器信息（不同计算机段寄存器信息不一定相同）

---

段寄存器	Selector	Attribute	Base	Limit
ES	0023	可读、可写	0	0xFFFFFFFF
CS	001B	可读、可执行	0	0xFFFFFFFF
SS	0023	可读、可写	0	0xFFFFFFFF
DS	0023	可读、可写	0	0xFFFFFFFF
FS	003B	可读、可写	0x7FFDE000	0xFFF
GS	-	-	-	-

段寄存器的读写

对于段寄存器可以使用MOV指令进行读写（LDTR和TR除外）

读段寄存器

 复制代码 隐藏代码
#include <stdio.h>
#include <windows.h>
int main(){
        WORD selector=0;
        _asm{
                mov selector, es
        }
        printf("%x\n",selector);
        return 0;
}

对段寄存器的读操作只能读取段寄存器的16位Selector部分（可见部分）

---

运行结果

能够正确地读出es段寄存器的selector

---

写段寄存器

 复制代码 隐藏代码
#include <stdio.h>
#include <windows.h>
int main(){
        WORD data;
        _asm{
                mov bx,ds                //将段寄存器ds的Selector部分保存到bx（ecx的低16位）
                mov ax,cs                //将段寄存器cs的Selector部分保存到ax（eax的低16位）
                mov ds,ax                //将先前读出来的段寄存器去写ds这个段寄存器，也就是用cs段寄存器覆盖ds段寄存器
                mov cx,word ptr ds:[_data]        //使用cs段寄存器覆盖过的ds段寄存器，读取_data
                mov data,cx                                        //将读出来的数据赋值给变量data
                mov ds,bx                                        //还原被修改的ds段寄存器
                jmp _end                                        //跳过数据部分，继续执行
_data:
                _emit 0x00
                _emit 0x61
_end:
        }
        printf("%X\n",data);

        return 0;
}

---

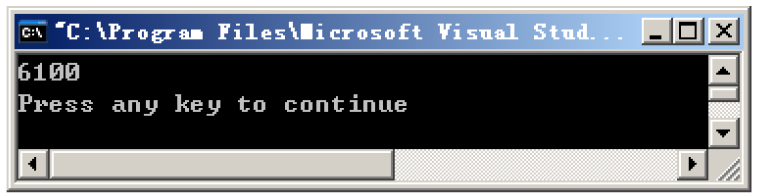

运行结果

可以看到代码是能够正常执行，并且输出对应的数据段的代码的

---

说明

为什么明明替换了段寄存器，仍然能够正常运行呢？

首先要注意到，替换和被替换的段寄存器分别是：cs和ds；它们的base是相同的都为0，因此所访问的内存自然也是相同的

再来看权限问题：无论是cs还是ds，它们都具有可读的权限；这里也只对数据进行了读操作，于是可以正常运行

如果这里将读取_data的代码修改为写_data的代码，则会报错：

 复制代码 隐藏代码
mov cx,word ptr ds:[_data]        //使用cs段寄存器覆盖过的ds段寄存器，读取_data
//将上面的代码修改为：
mov word ptr ds:[data],cx        //修改_data的数据

为什么会报错？因为此时的ds段寄存器已经被覆盖为了cs段寄存器，而cs段寄存器的权限为可读、可执行，没有可写的权限，所以会报错

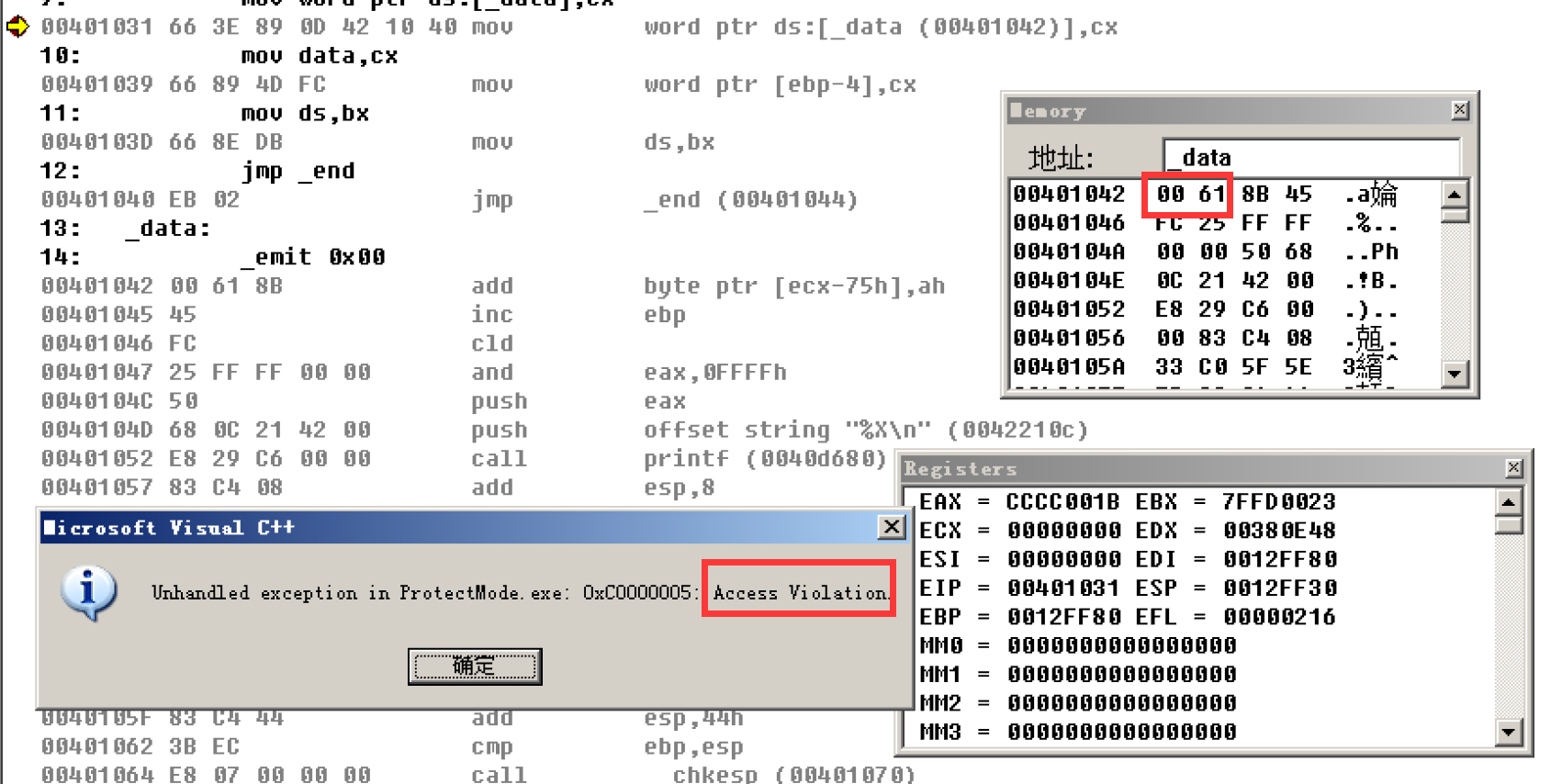

报错截图：

可以看到，此时的_data的地址明明是有效的，先前也验证了可以正确读取，但是在这里就会报错：Acccess Violation（非法访问）

就这里就是因为段寄存器权限不足导致的，也是为什么先前都是使用ds段寄存器来赋值，而不是用cs段寄存器

 复制代码 隐藏代码
mov dword ptr ds:[address],data        //使用ds段寄存器修改数据，可以正常修改
mov dword ptr cs:[address],data //使用cs段寄存器修改数据，会报错

---

和前面对段寄存器的读操作不同，写寄存器是对整个96位的段寄存器进行修改

但是这里明明只给出了16位的段选择子Selector，剩下的80位呢？

这个就段描述符有关了，这里暂且不谈，留作之后自会知晓，先记住写寄存器是对整个段寄存器进行修改即可

---

验证Limit

在前面的读写中，或多或少都验证了段寄存器的几个属性：Base、Selector、Attribute

现在最后验证一下Limit

 复制代码 隐藏代码
#include <stdio.h>
#include <windows.h>
int main(){

        unsigned char base;
        _asm{

                mov al,fs:[0x1000]                //超过limit:0xfff，无法正常运行
                mov base,al
        }
        printf("%x\n",base);
        return 0;
}

---

 复制代码 隐藏代码
#include <stdio.h>
#include <windows.h>
int main(){

        unsigned char base;
        _asm{

                mov al,fs:[0xfff]                //在临界点可以正常运行
                mov base,al
        }
        printf("%x\n",base);
        return 0;
}

---

总结

• 段寄存器共96位，其中16位为可见部分，后80位为不可见部分
• 不同计算机段寄存器信息不一定相同
• FS和GS两个段寄存器分别在32位程序和64位程序发挥作用
